C’est dans une newsletter d’un revendeur qu’est apparu ce wagon en HO de chez Walthers :
J’ai donc creusé pour découvrir le monde merveilleux des wagons spéciaux proposés par TTX.
Prototype
Je choisis de me focaliser sur la série immatriculée QTTX 130550-556, six wagons quasi-identiques destinés à transporter des charges larges et lourdes. Leur type est référencé DDH25.

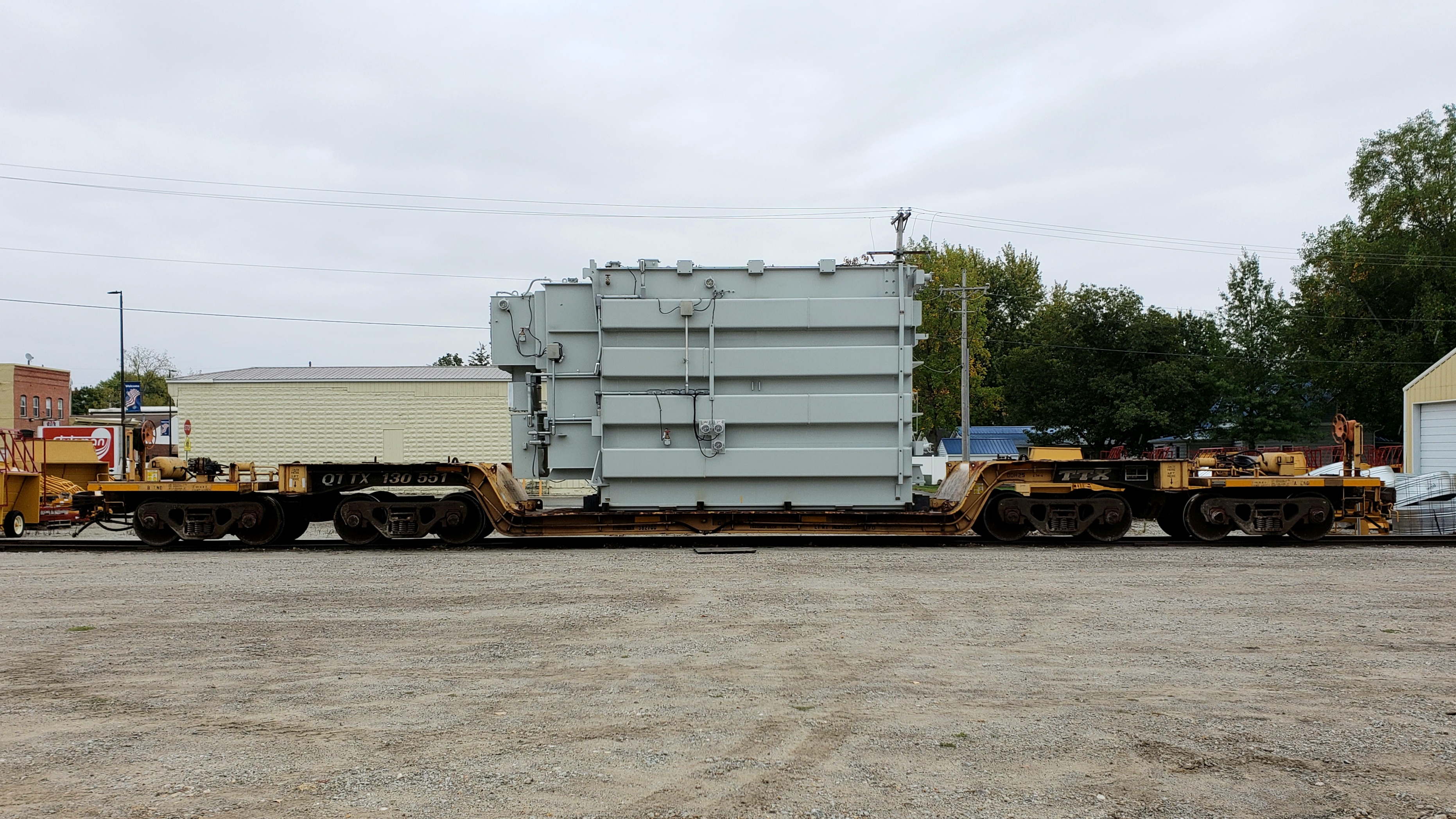

Le QTTX 130551 est vraiment mon coup de cœur.

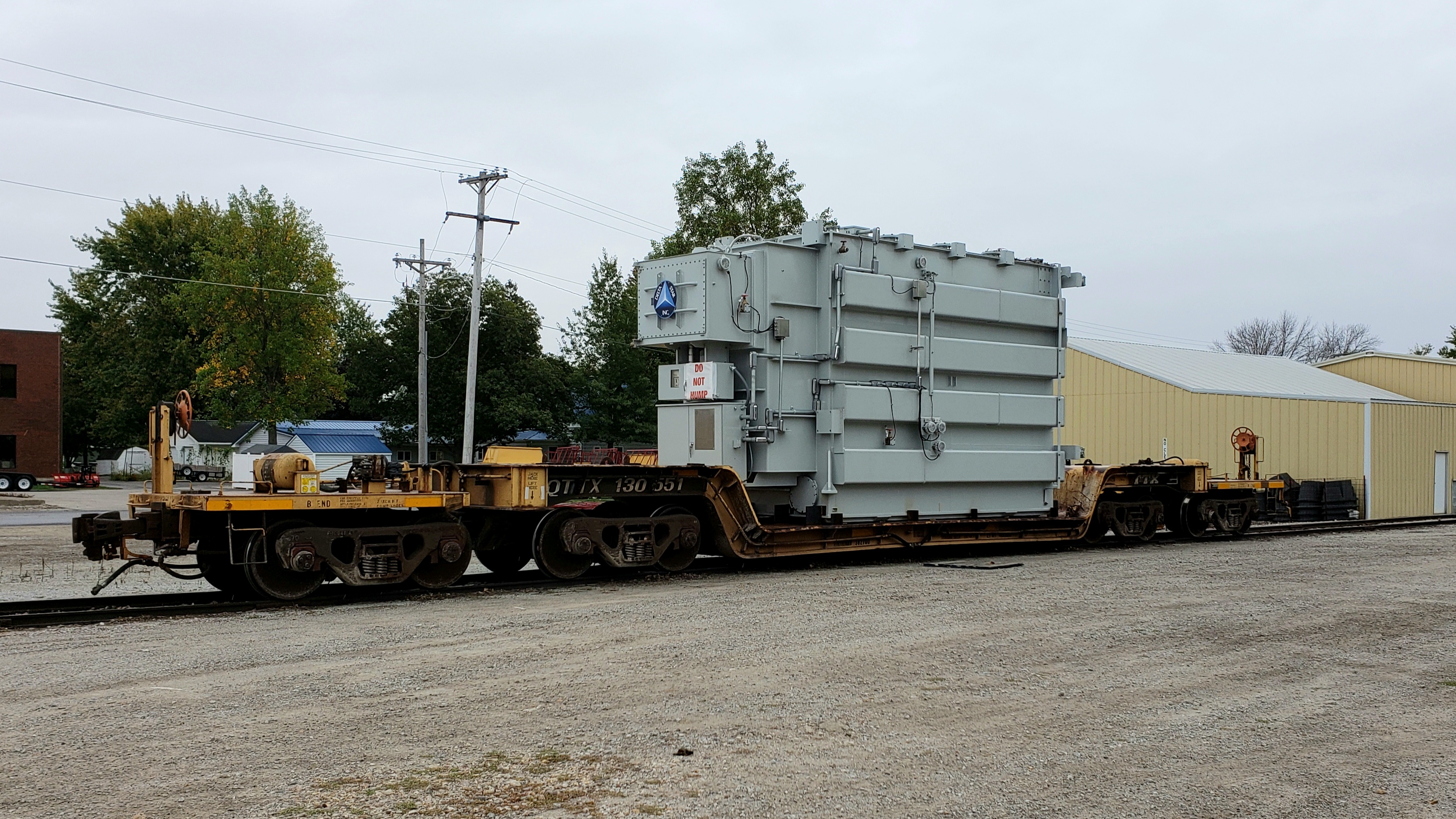

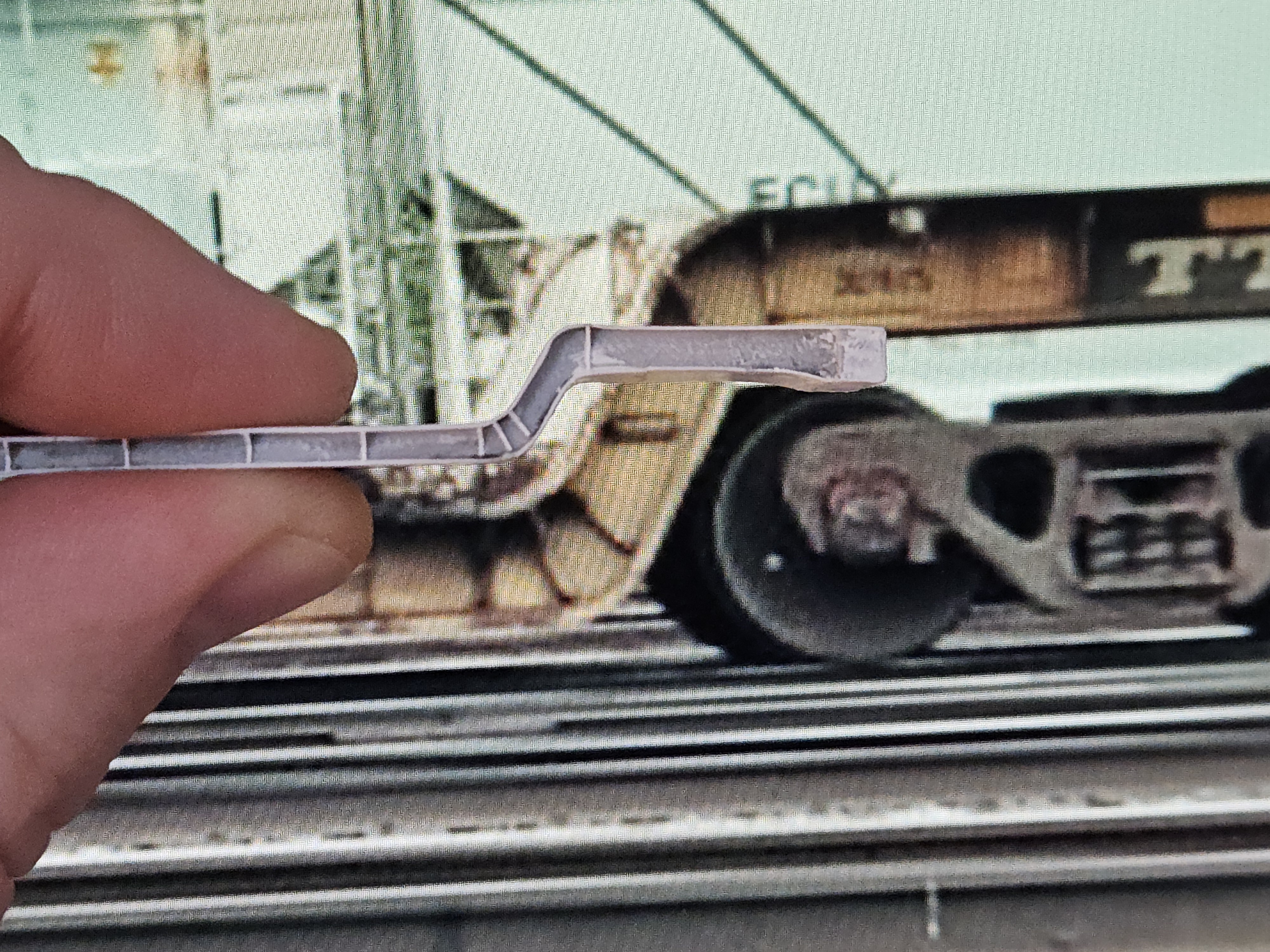

J’ai trouvé des photos de détail pour le 130551, qui me servent de base de travail. Mais je reste sur la première photo pour mon inspiration principale.
Construction
Pour tenter de faire mieux que le plat en HO, je procède comment souvent : cotes prises depuis une photo de face (coup de bol, j’ai trouvé un schéma), puis création d’un modèle 3D.
J’imprime les gros volumes pour voir si cela se tient.

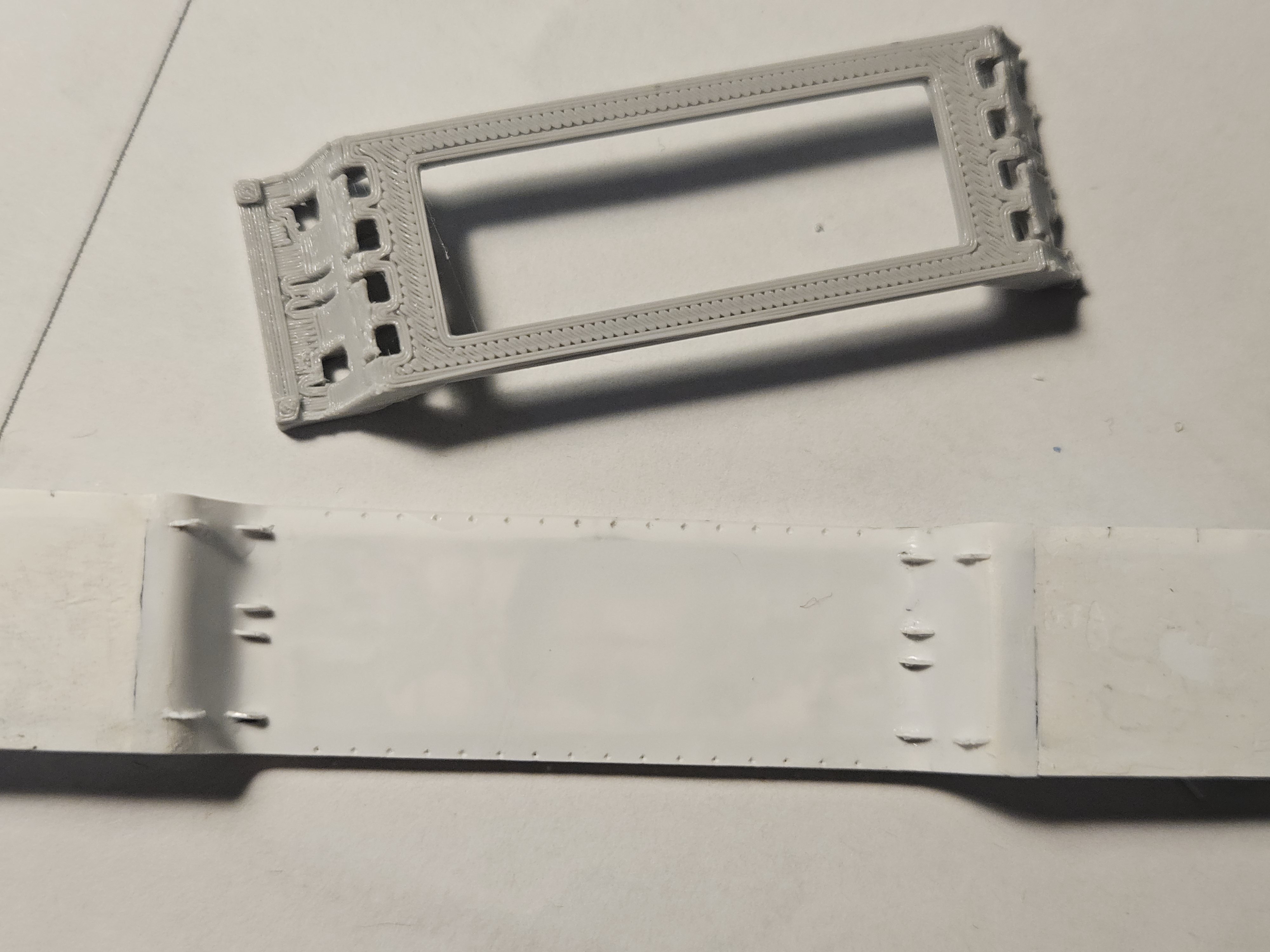

Ce sandwich est évidé au milieu pour accueillir le lest, en feuille de plomb de 1mm.
Modélisation des détails
Pas évident quand les photos de détails manquent. Donc on scrute, le soir, fatigué, pour distinguer bout de crasse boulon ou pixel, et on se dit qu’on est taré de modéliser des pièces qui font 1/10 de millimètre...
Le wagon est équipé de sa conduite de frein. Je n’ai pas représenté toutes les pièces répétitives, que j’ajouterai au moment de la construction : de toute façon j’en ferai beaucoup plus que prévu !
On fabrique

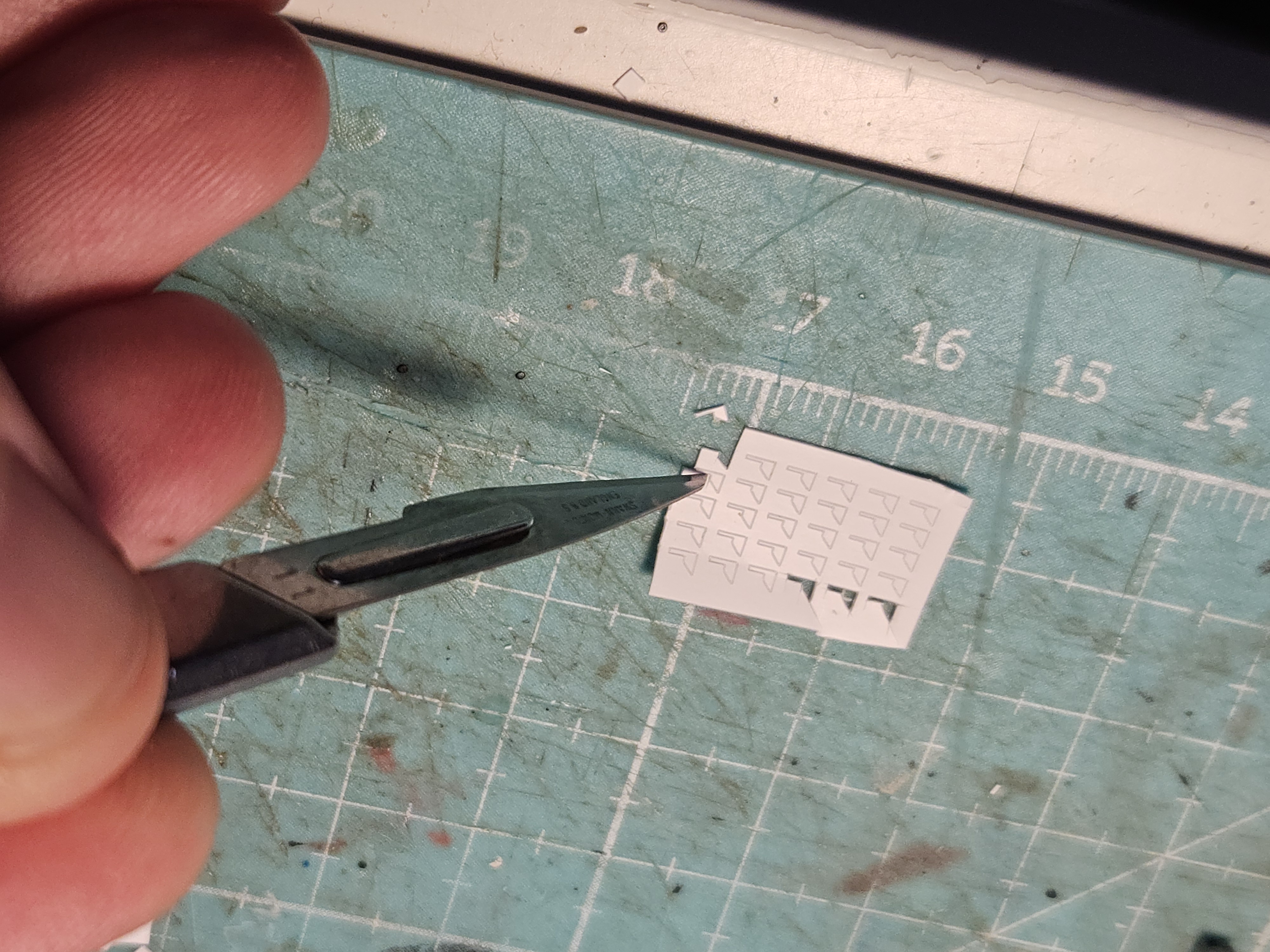

Les découpes sont faites au plotter Silhouette (Portrait 3), que je fais tourner sous Linux. La différence entre les deux épaisseurs de plastique prévues (0 ;13 et 0,25mm) ne semble pas énorme, mais quand on les met côte à côte, on voit bien la différence entre le plateau et les autres éléments du wagon.

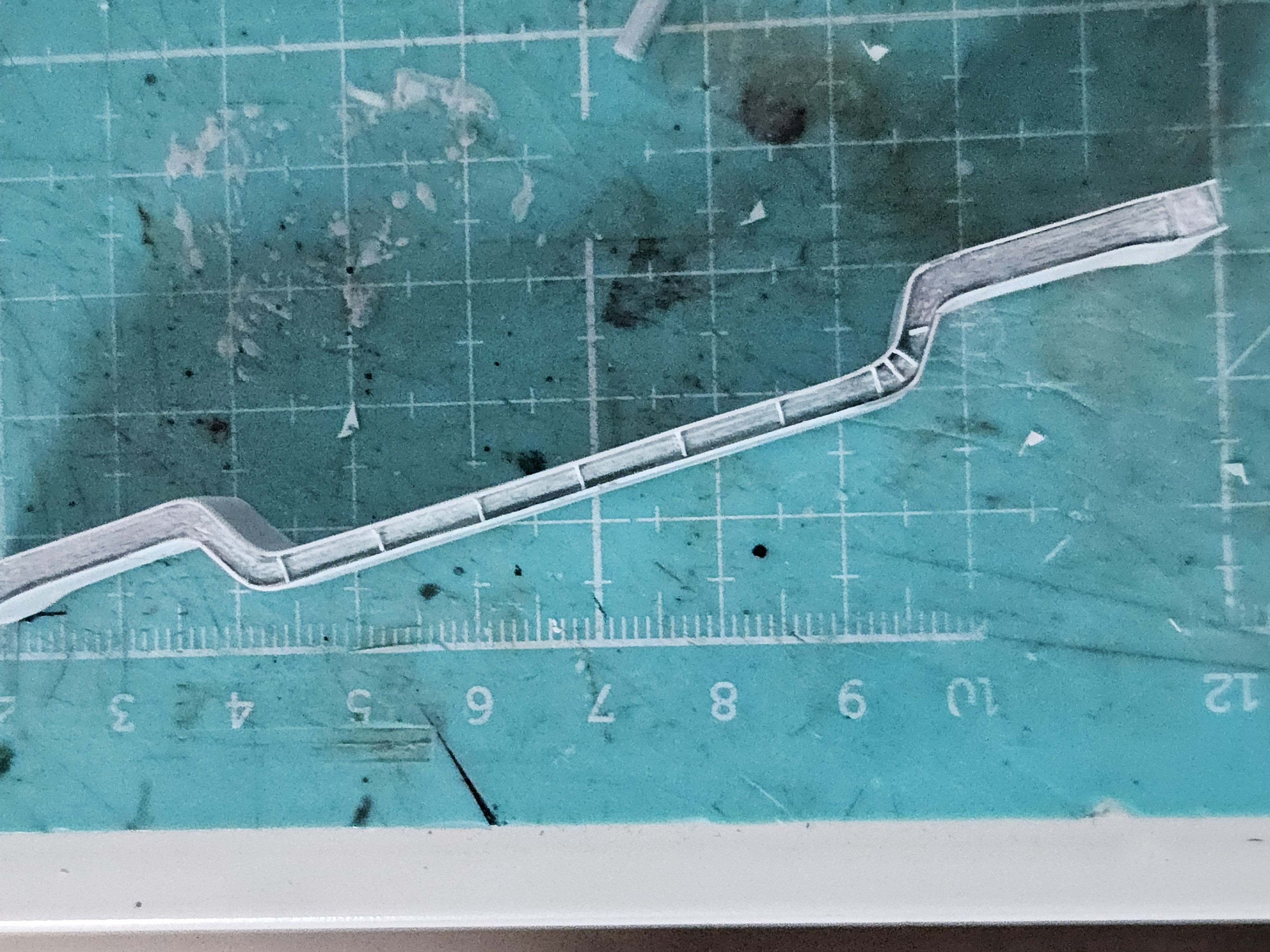

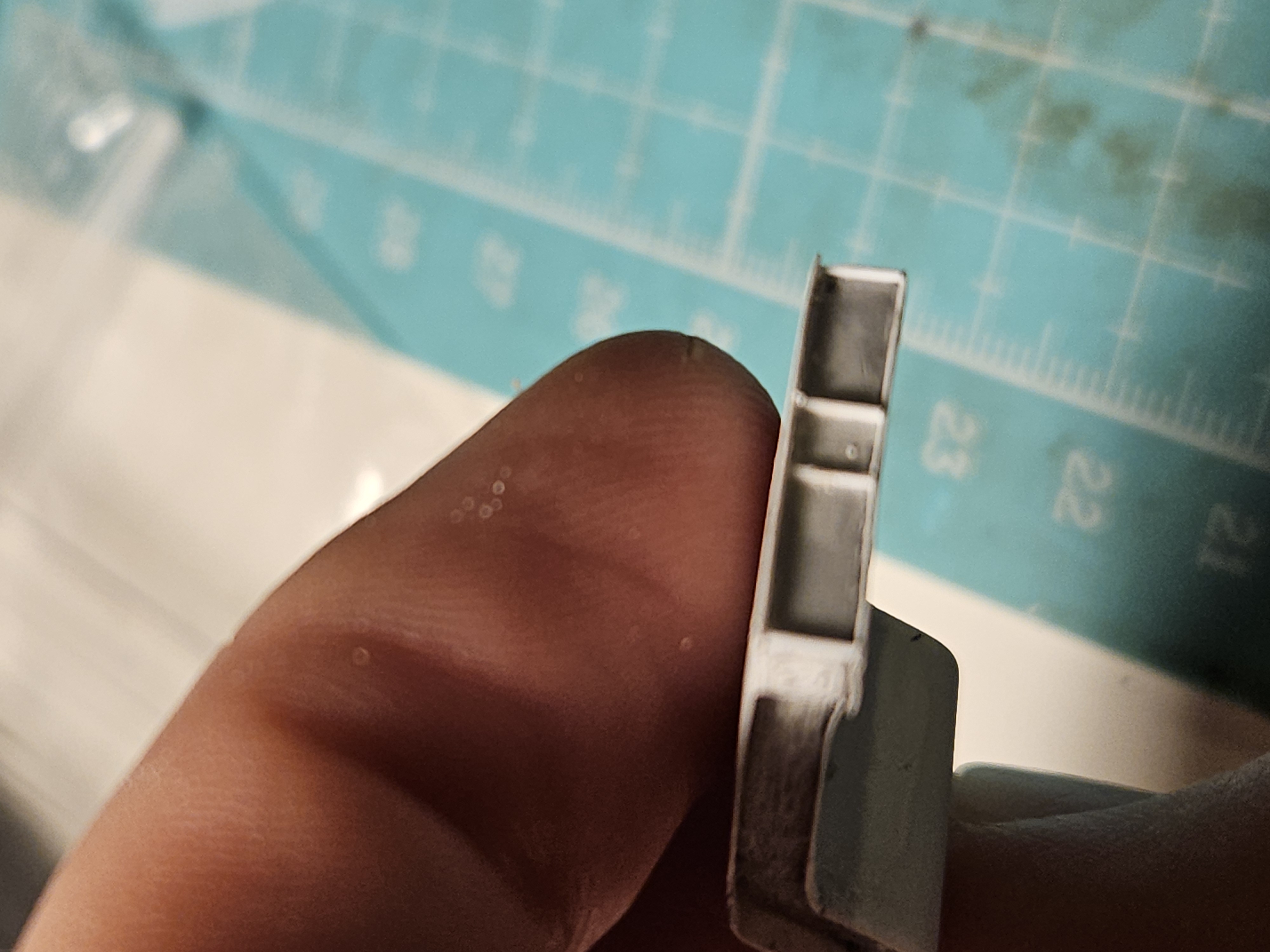

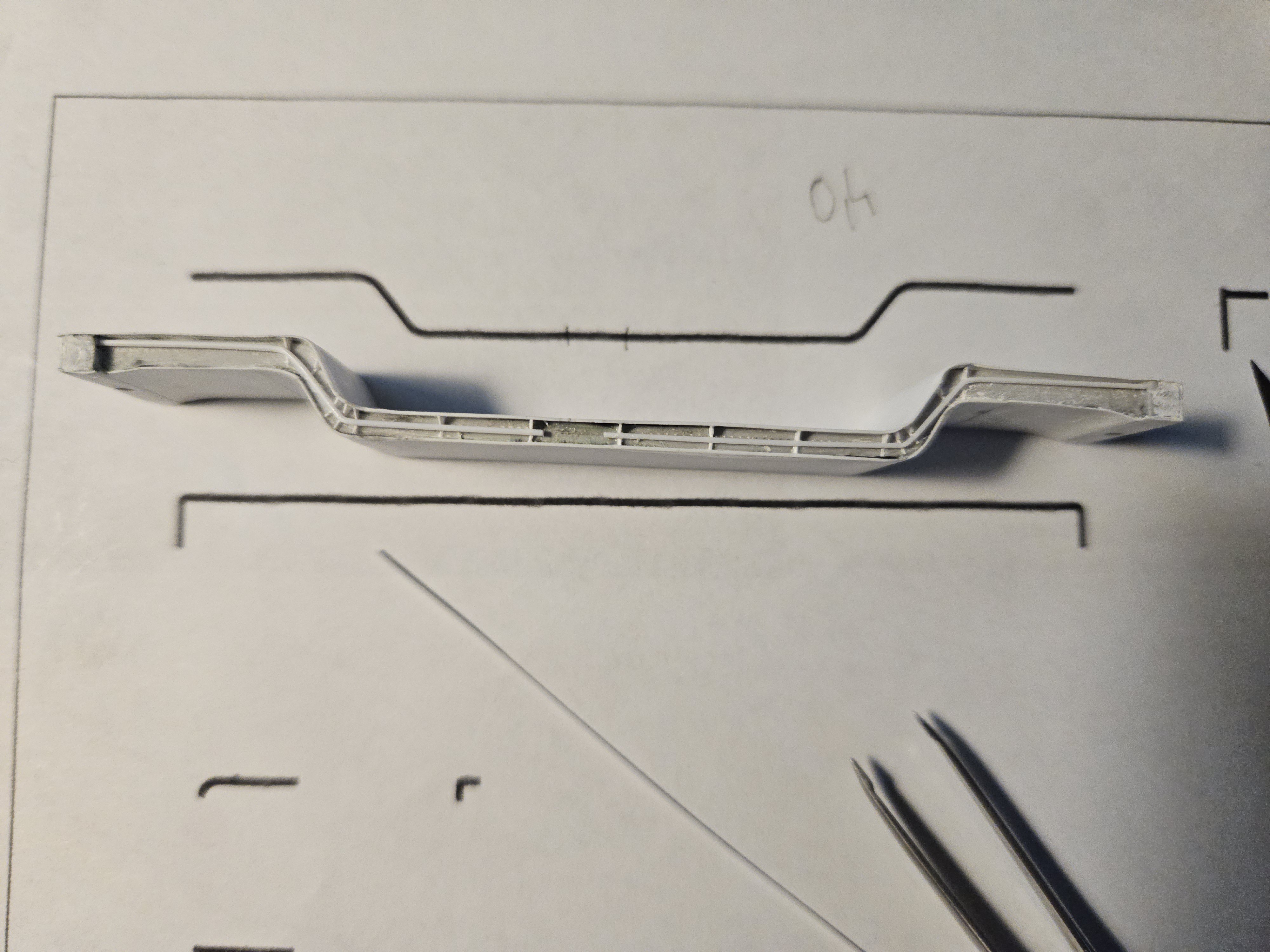

Le collage fait aussi appel à des gabarits pour le serrage. Je découpe plusieurs pièces pour n’en coller qu’une, souvent à la seconde tentative. Les contraintes, avec les courbes, sont telles que le plastique de 0,13 tend à craqueler. Il y a pas mal de travail de masquage à prévoir.
Ensuite, on passe aux renforts, découpés à la Silhouette.
Le collage est assez épique...
On passe ensuite à la conduite de frein, pliée suivant un export du dessin 3D.

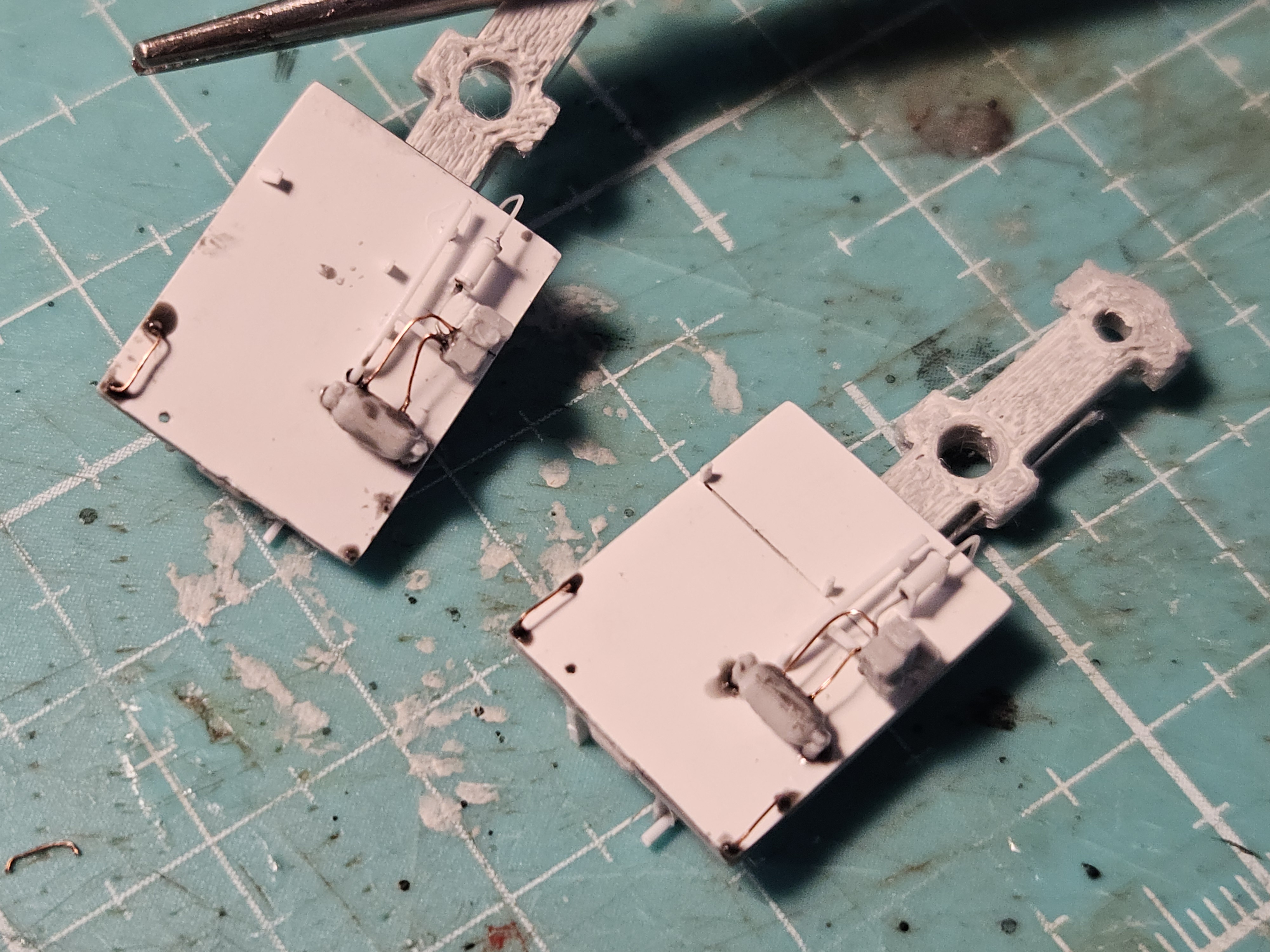

Le raccord des deux sections de la conduite de frein est une pièce en impression 3D.
Je monte ensuite les œillets présents sur le plateau. Ceux de haut ont été découpés à la silhouette, qui a ensuite refusé de travailler. Donc découpe à la main pour ceux du bas, qui sont moins beaux. :(

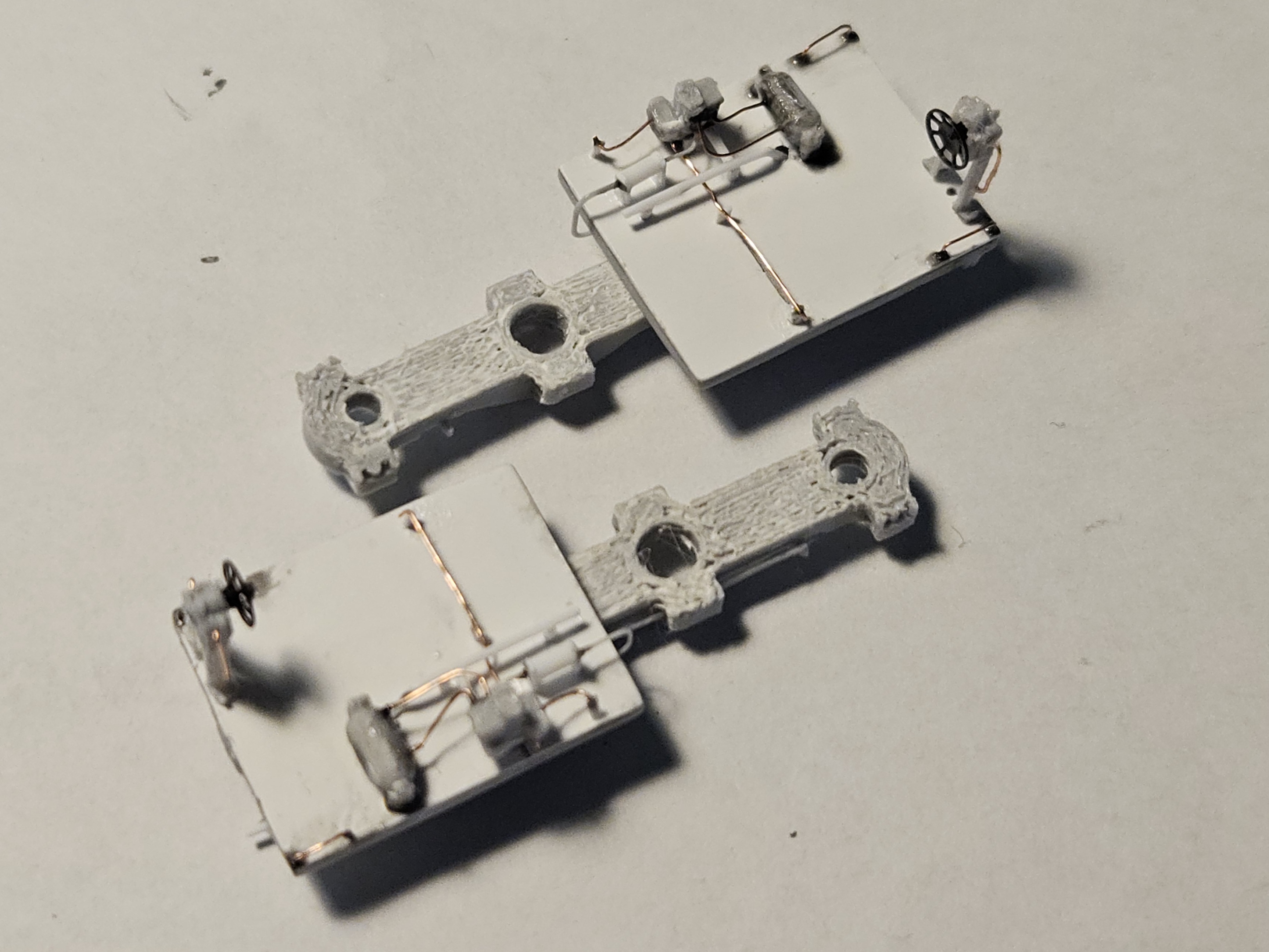

Les plateformes d’extrémité sont montées, sur une base de carte plastique, fil de cuivre et impression 3D. Les volants de frein viennent de chez Micro-Trains. Pour tenir l’ensemble, beaucoup de cyano a coulé cette nuit...

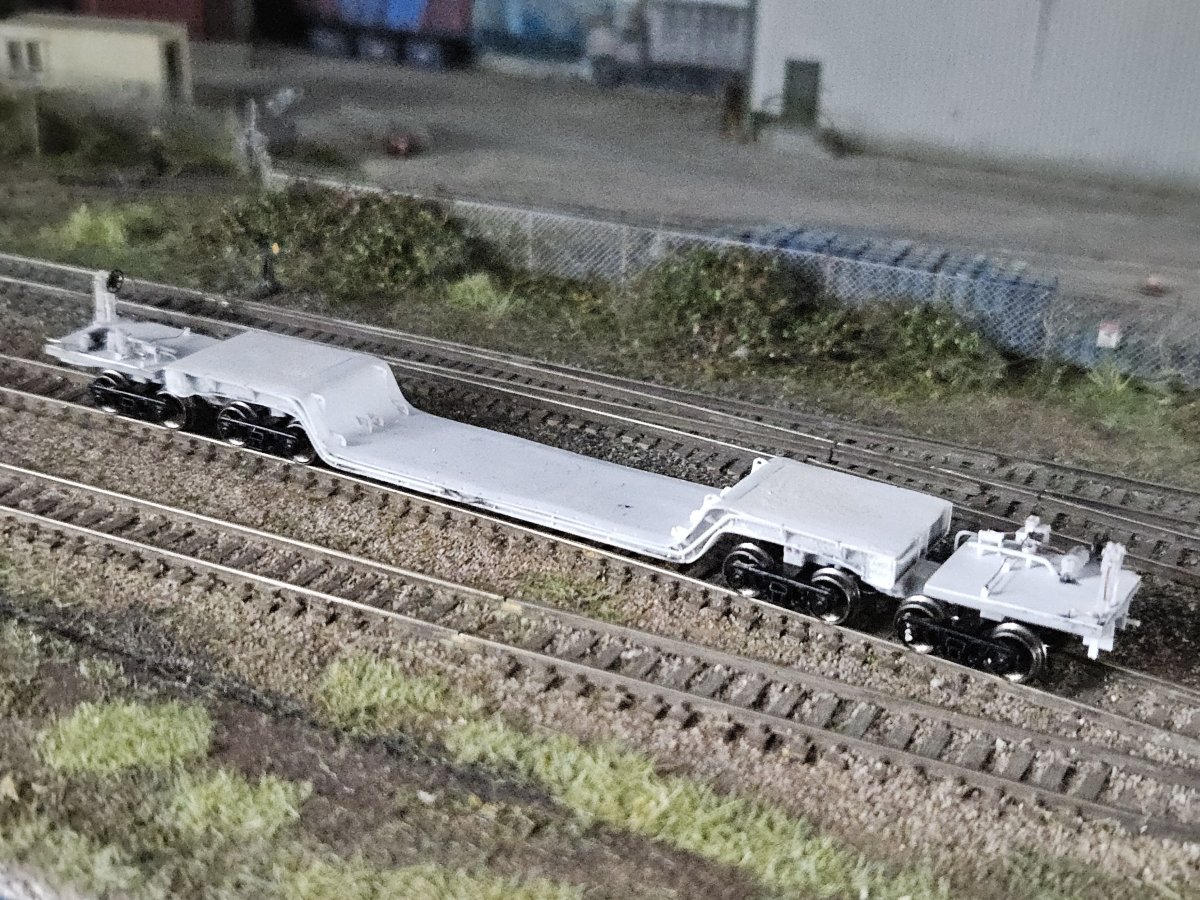

Peinture

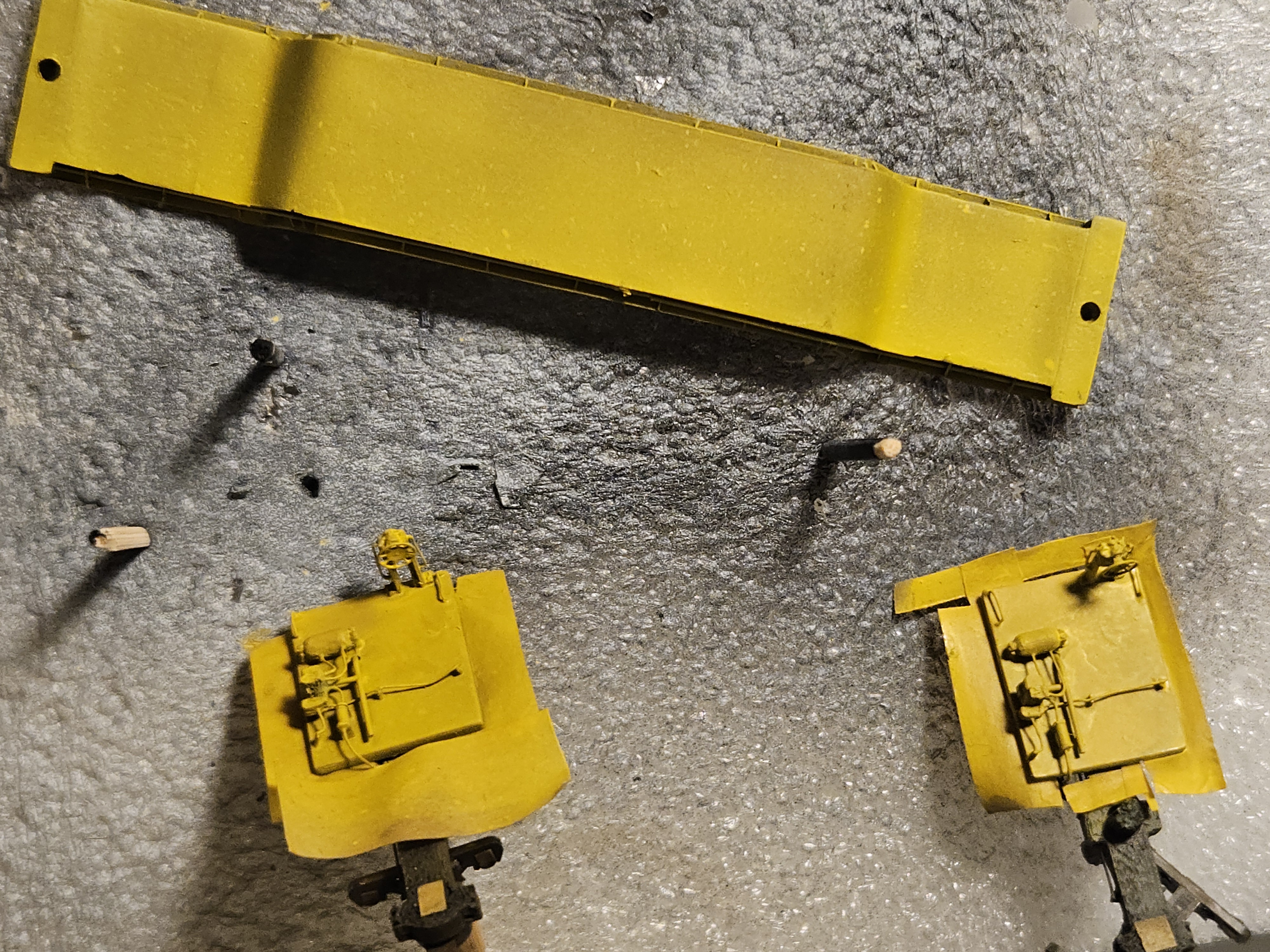

Il semble que le jaune TTX soit le Moon Yellow 76.005 chez Vallejo. Ce nom !
Le chargement

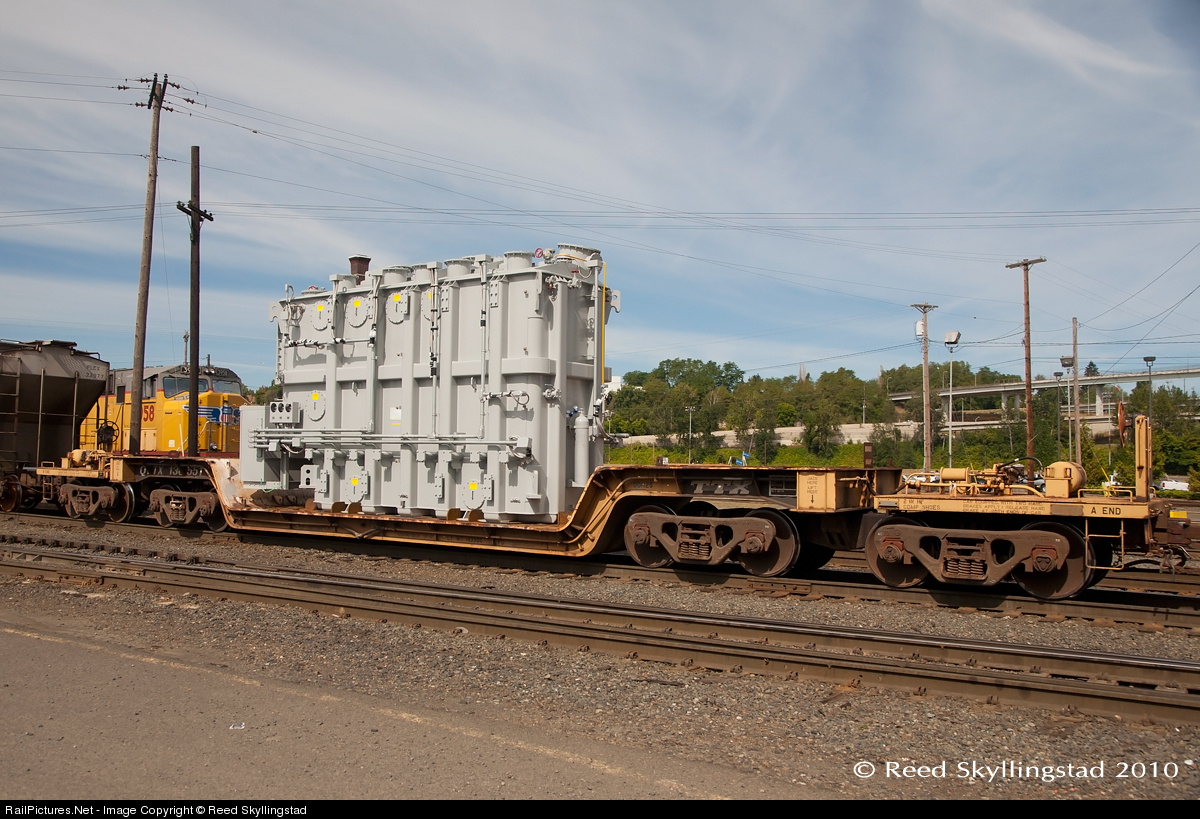

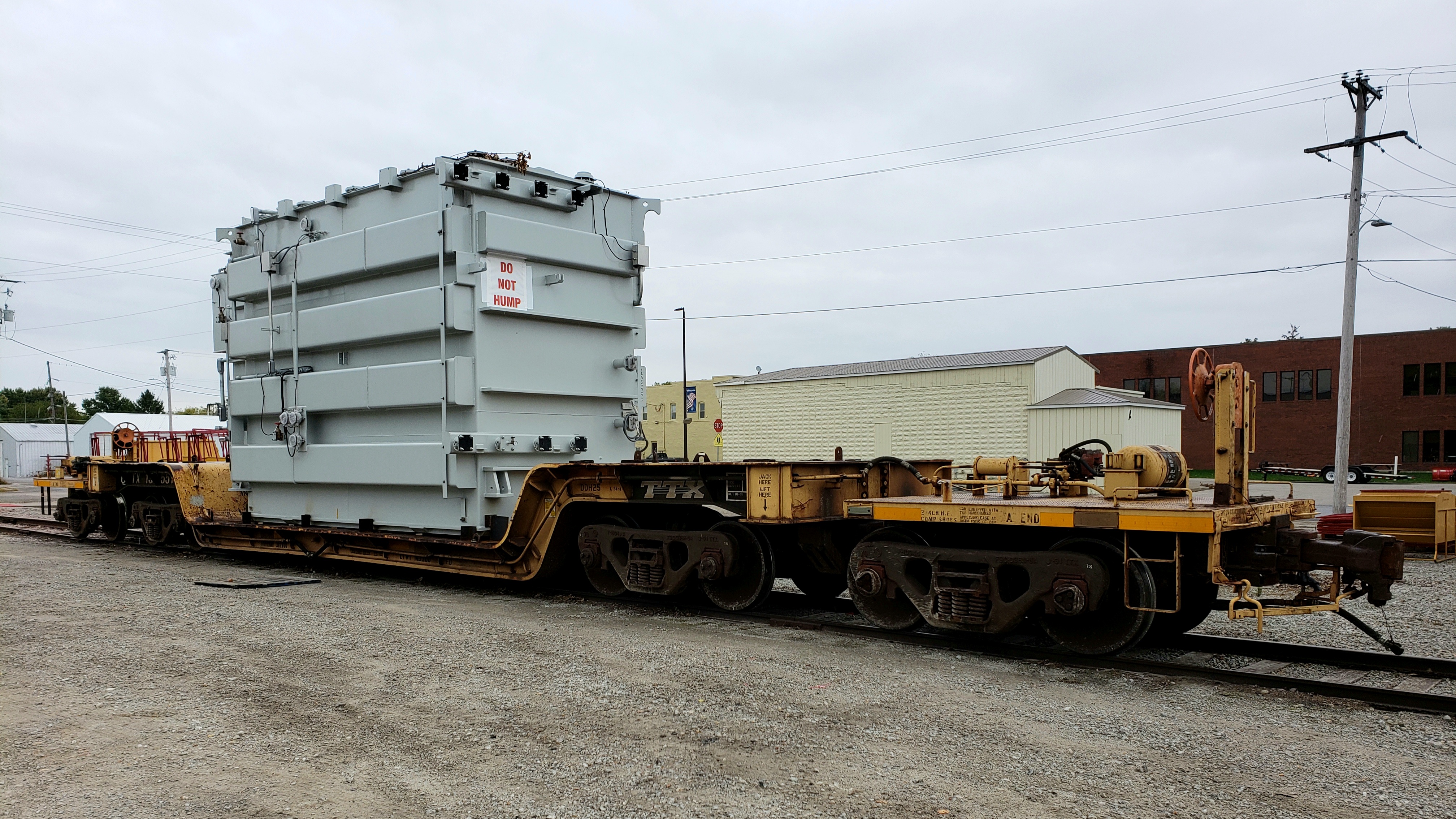

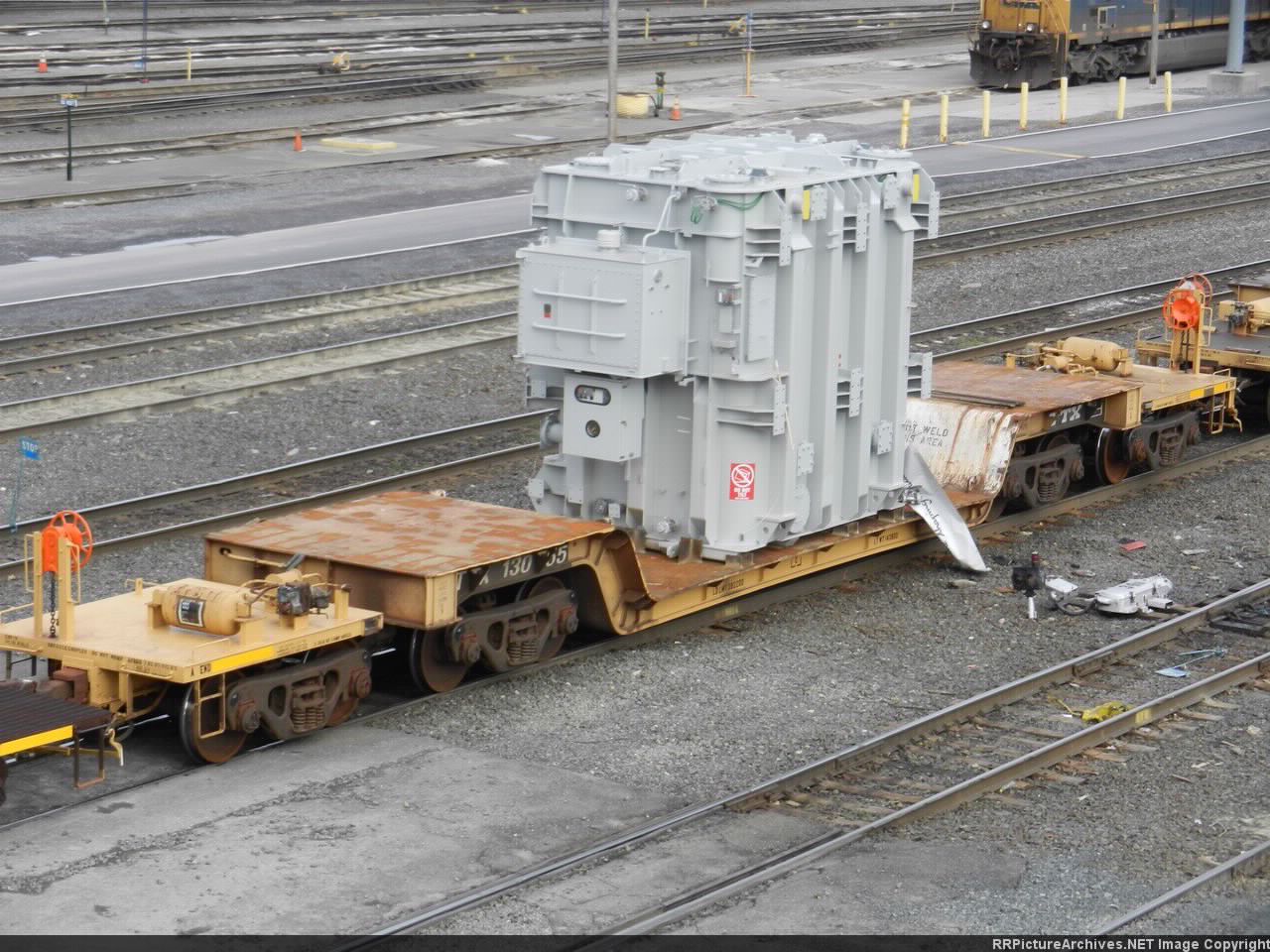

Un retour fréquent des personnes ayant proposé un wagon plat pour un Merit Award est les points en moins dus à une absence de chargement. Donc on charge ! Je me base sur le gros transformateur déjà vu plus haut.
